Как работает «олимпийская» канализация: детали и подробности
Действующие очистные сооружения в Сочи работают в режиме, близком к предельному уровню мощности, что на деле приводит к сбросу неочищенных сточных вод в море. При этом сбросы осуществляются через глубоководные выпуски, которые по своей протяженности не соответствуют современным нормативам. Все это существенно загрязняло прибрежные воды Черного моря в непосредственной близости от пляжной зоны.
В Адлере завершается строительство очистных сооружений, нового глубоководного выпуска сточных вод с территории Имеретинской низменности и Адлерского района. Это единый комплекс по сбору, очистке и отводу сточных вод, образующихся от существующей и перспективной застройки, включая строящиеся олимпийские объекты.
Министр природных ресурсов РФ Юрий Трутнев во время последней поездки в Сочи убедился, что адлерские очистные сооружения в полной мере соответствует мировым требованиям.
— Новый объект коммунального хозяйства станет лучшим в России – он в 30 раз улучшит качество очистки сточных вод. Сегодня наши контролирующие организации и подрядчики заверяют, что этот объект возводится по самым современным стандартам и будет единственным в стране по своим показателям и технологичности примененного оборудования, – отметил Ю. Трутнев.
Объем новых очистных в Адлере – 100 тысяч кубометров в сутки. Эта цифра в 2,5 раза больше существующих нагрузок и позволяет учитывать будущее развитие города. Объем существующих очистных – 40 тысяч кубометров. Этого недостаточно для обеспечения потребностей олимпийского строительства, после ввода в эксплуатацию новых очистных комплексов существующие демонтируют.
Действующие адлерские очистные сооружения построены ещё в семидесятые годы прошлого века, они технически устарели. Глубоководные выпуски не соответствуют современным требованиям, а система отчистки с применением хлора губительна для экологии.
— С тем объемом работы, который на них возложен – да, справляемся, но потребности строительства и жителей города, диктуют, что необходимо увеличивать мощности и это нам позволит на новых очистных сооружениях реализовать, – сообщил начальник службы водоканально-канализационного хозяйства Адлерского района Михаил Богатырев.
С вводом в эксплуатацию новых очистных сооружений море и реки станут чище. Уже этим летом в тестовом режиме начнется очистка стоков. На первую технологическую линию производительностью 50 тысяч кубометров в сутки переключатся сточные воды от существующих очистных сооружений. Тройная система фильтрации позволит превратить стоки с канализационных труб в почти питьевую воду. Технические решения, предусмотренные в проектной документации Адлерских очистных сооружений, отвечают наилучшим существующим технологиям. Вместо химикатов на новых очистных сооружениях будет применяться ультрафиолетовое обеззараживание. Это наиболее экологически чистый способ дезинфекции.
Технология очистки стоков предусматривает несколько этапов. Первый этап – это механическая очистка. В этой части сооружений установлены специальные решетки германской фирмы, которые собирают мусор, принесенный стоками. Всего установлено 12 решеток.
На следующем уровне очистки происходит удаление песка и плавающих веществ. Процесс осуществляется в аэрируемых песколовках. Они представляют собой горизонтальные резервуары, разделенные на секции. Вдоль одной из стенок по всей длине песколовки устанавливают аэраторы – трубы с отверстиями, через которые подается воздух для создания вращательного движения потока. Выделение песка в них происходит под действием силы тяжести, поэтому под аэратором устанавливают лоток для сбора песка. Кроме того, здесь же установлены скребки для удаления песка и плавающих веществ, насос для откачки пескопульпы.
С аэрируемых песколовок песок подается насосом на установки обезвоживания, после которых обезвоженный песок подается в бункер для вывоза с территории очистных сооружений, а вода подается обратно для дальнейшей очистки.

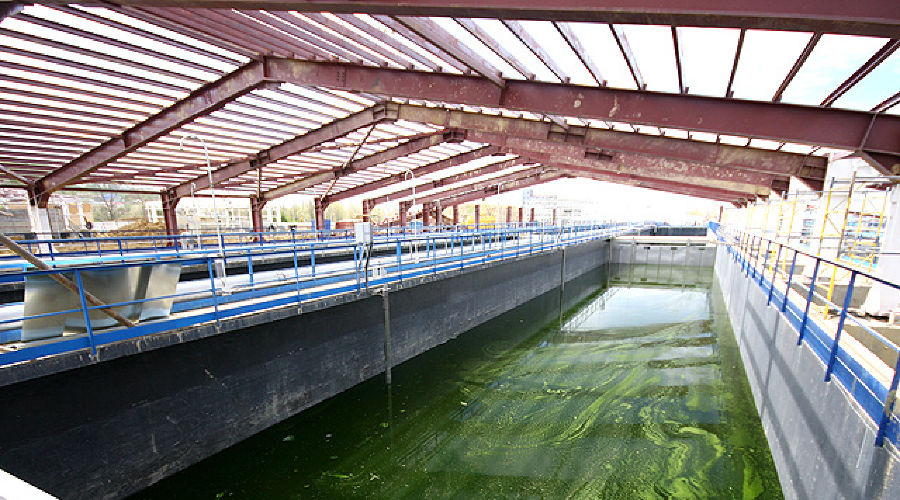

Далее стоки подвергаются биологической очистке. Этот этап происходит в аэротенках и вторичных радиальных отстойниках. Такая очистка основана на применении особых бактерий, способных разлагать содержащиеся в сточных водах органические соединения на безопасные для жизни и здоровья человека компоненты. Метод является самым дешевым и наиболее универсальным, и благодаря этому способу избавления от ненужных загрязнений достигается максимально возможная степень очистки. Необходимо отметить, что при биологической очистке сточных вод полностью отсутствуют всевозможные неприятные запахи. Аэробное микробное сообщество, которое развивается в богатой кислородом среде, представлено разнообразными микроорганизмами.
В данных сооружениях установлены мешалки и насосы германского производства, а также система аэрации российского производства фирмы и финские илососы. Все оборудование уже испытано и опробовано.
После биологической очистки стоки поднимаются в корпус доочистки и обеззараживания, где установлены барабанные фильтры и ультрафиолетовые лампы. Обеззараживание выполняется при облучении находящихся в воде микроорганизмов ультрафиолетовым излучением определенной интенсивности в течение определенного периода времени.
В результате такого облучения микроорганизмы » стерилизуются» , то есть они теряют способность воспроизводства. Хорошо известно, что ультрафиолетовая очистка не вносит изменений в химический состав обрабатываемой среды. Таким образом, ультрафиолетовое обеззараживание воды – эффективный, экологически чистый, надежный и экономичный способ.
После всего очищенная вода сбрасывается по напорно-самоточным коллекторам в приемную камеру глубоководного выпуска, который выходит в море.
— Вся система, будет полностью автоматической и экологиче¬ски безопасной – начиная от сбора сточных вод, до сброса через глубоководный вы¬пуск абсолютно чистой воды в акваторию Черного моря Захар Хубежев, – говорит начальник участка дирекции по строительству объектов города Сочи ГК «Олимпстрой».
На новых очистных комплексах используется система накрытия всех сооружений и откачки газов для очистки на плазмокаталитических реакторах (два корпуса очистки газовоздушных выбросов), что позволит избежать попадание газов в атмосферу и сократит санитарно-защитную зону сооружений до 50 метров.
Для обезвоживания избыточного ила используются илоуплотнители с оборудованием из Германии, а сушка осадка будет производиться на итальянском оборудовании. Здесь также применяются закрытые аэротенки – специальные резервуары для биологической очистки сточных вод. Они также предотвратят попадание загрязняющих веществ в атмосферу. Это позволит улучшить экологическую обстановку района, в котором располагаются очистные сооружения.
Глубоководный выпуск протяженностью около 4 километров расположен в районе устья реки Мзымта и состоит из двух частей: наземная часть – 400 метров и морская часть – 3260 метров. Коллектор уходит в море на глубину до 24 метров. При строительстве морской части выпуска используются трубы из полиэтилена стойкие к агрессивной среде Черного моря. Трубы обладают высокой устойчивостью к коррозии и истиранию стенок, не требуется электрохимическая защита и дополнительная гидроизоляция. Морская часть коллектора укладывается в специально разработанную подводную траншею.
— Важной особенностью нового сооружения станет и то, что завершающая часть выпуска – раструб длиною 260 метров – оборудован 17-ю рассеивающими выпусками. Таким образом, обеспечивается лучшее смешение очищенных сточных вод с морской водой, при этом концентрация сточных вод окажется минимальной даже вблизи непосредственного распыления. Все инженерные решения, заложенные в данный проект, прошли экологическую экспертизу и на сегодняшний день считаются одними из самых передовых в сфере строительства гидротехнических сооружений, – рассказал руководитель проекта ГК » Олимпстрой» Глеб Бобов.
Строительство очистных сооружений Адлерского района ведет ГК » Олимпстрой» . Объект введут в эксплуатацию в 2011 году.
Аналогичные очистные сооружения сейчас строятся и в Красной поляне. Мощность сооружений составит 15 тысяч кубометров в сутки – этого достаточно, чтобы очистить стоки с поселков Красная Поляна и Эсто-Садок, а также со спортивных объектов, строящихся в горном кластере.
До строительств новых очистных в Красной поляне не было современной инфраструктуры, которая позволила бы очищать сточные воды. Многие дома и другие объекты в этом районе не подведены к центральной канализации Сочи. Ввод очистных сооружений в эксплуатацию улучшит окружающую среду Краснополянского района. Строительство объекта ведет Администрация Краснодарского края. Введут объект в эксплуатацию в сентябре 2011года.
Оборудование из Финляндии, Германии и Австрии установили на объекте в конце прошлого года. Тогда же начались пуско-наладочные работы. На объекте осталось только завершить благоустройство территории, установить освещение. Закладка новых очистных сооружений началась ровно год назад в районе Краснополянской ГЭС. На площади около двух с половиной гектаров были подведены под крышу канализационно-насосная станция и каркас производственного помещения для установки комплексного оборудования в целях обслуживания сооружений хозяйственно-бытовых стоков. Здесь же разместились четыре закрытых железобетонных радиальных аэротенка 30 метров в диаметре.
Аэротенки на этих очистных сооружениях имеют форму круга, в центре которого вмонтированы вторичные отстойники. Данная конструкция более компактная, мобильная и обладает повышенной сейсмоустойчивостью, что является определяющим при возведении очистных сооружений в Краснополянском поселковом округе.
Очистные сооружения построены в виде четырех параллельно работающих линий. Каждая линия может работать самостоятельно. Технология очистки сточных вод, заложенная в проекте, представляет механическую и биологическую очистку. Для доочистки биологически очищенных сточных вод предусмотрен метод мембранной технологии. После прохождения полного цикла очистки вода по коллектору выходит в реку Мзымта.
После того, как новые очистные сооружения заработают – вероятность того, что грязная вода попадет в Черное море или в реку Мзымта – равна нулю.
Источник
Шесть глубоководных выпусков канализации в море введут в строй только летом
Шесть глубоководных выпусков от канализационно-очистных сооружений в море введут в строй только летом этого года. Строительство объектов шло в рамках ФЦП и должно было завершится в конце 2020-го.
Работу по перекладке труб и замене рассекающих оголовков в Алуште, Партените, селах Рыбачье и Солнечногорское проводило ООО «Тандем-проект». Летом прошлого года их буксир и трубоукладчик курсировали вдоль побережья. Окончание работ было намечено на декабрь 2020 года. На подведении итогов выполнения мероприятий ФЦП вице-премьер Евгений Кабанов сообщил, что физически работы выполнены, но оформить их в срок не позволяет высокая загрузка профильных служб и ведомств.
Однако сейчас выяснилось, что с подрядчиком заключено дополнительное соглашение, по которому срок окончания работ 30 августа 2021 года.
— В процессе выполнения работ, особенно в подводной части, фактические работы сильно отличались от того, что было в проекте, — пояснил директор по строительству ГУП «Вода Крыма» Эдуард Щеголев.
Насколько эти различия влияют на работу глубоководных выпусков представитель «Воды Крыма» не уточнил. Но сейчас вносятся изменения в проектно-сметную документацию, и обновленные проекты должны пройти экспертизу, чтобы соответствовать фактически выполненным работам.
В Евпатории перекладкой глубоководного выпуска занимается ООО «КапРемдорЭлектроСтрой». В декабре срок контракта закончился при фактическом подтверждении 70% работ. Контракт продлевать не стали, начисляя подрядчику пеню за каждый день просрочки. К апрелю выполнено 90% объема работ, и, по словам Щеголева, если сейчас отказаться от подрядчика, «весенними штормами может размолотить уложенную трубу». Срок окончания работ продлили до 1 июня.
На ремонт 12 глубоководных выпусков в ФЦП предусмотрено 1,2 миллиарда рублей. Перекладка каждой трубы, перебитой штормами и якорями, обойдется от 79 до 300 миллионов рублей. Ранее директор «Воды Крыма» Владимир Баженов уверял, что глубоководные выпуски могут быть приведены в порядок даже с опережением намеченных сроков.
ЧИТАЙТЕ ТАКЖЕ
Крым выполнил план по ФЦП за прошлый год на 99,3%
Региональная адресная инвестпрограмма реализована на 92,9% (подробнее)
Планы по ФЦП Крыма на этот год выполнены на 99%
Источник
Экология СПРАВОЧНИК
Информация
глубоководный выпуск воды
Выпуск сточных вод в море осуществляется в большинстве случаев после механической очистки, а иногда и совсем без очистки. Сточные воды, имея меньший удельный вес, сразу не смешиваются с морской водой и всплывают на поверхность моря, образуя на ней пятно, отличающееся по цвету и хорошо видимое на большом расстоянии. Естественно, что такой выпуск желательно удалить от берега и вывести на доста1очную глубину. Большое заглубление трубопровода выпуска диктуется, кроме того, условиями устойчивости сооружения. Поэтому морские выпуски, как правило, проектируются глубоководными.[ . ]
Выпуски сточных вод в море могут быть нескольких типов. Береговые выпуски или мелководные производят обычно на глубине до 10 м при расстоянии от берега до нескольких сотен метров. Донные выпуски осуществляют на глубину до 100 м; расстояние от берега может быть различным в зависимости от рельефа дна. Так, для Балтийского моря такой выпуск должен быть удален от берега на 50 км (до выхода на 100 метровую глубину); для Черного моря это расстояние несколько меньше, но также до выхода на глубину не менее 100 м. Глубоководные выпуски осуществляют на глубину более 100 м.[ . ]
Выпуски называются глубинными, если они служат для сброса сточных вод в водохранилища, озера или моря вдали от берега на глубину до 30—40 м. Если глубина установки выпуска больше 40 м, то такие выпуски называются глубоководными. Выпуски этих двух типов различаются только сложностью монтажа в связи с увеличением глубины проведения работ. Глубинные и глубоководные выпуски по своей конструкции не отличаются от русловых. Но благодаря большой глубине к выпускам предъявляются дополнительные требования. Конструкция должна быть максимально простой, но обладать хорошей устойчивостью, повышенной прочностью и долговечностью. Подводные трубопроводы должны быть хорошо изолированы, а соединения плотными и прочными. Последнее условие особенно важно при сооружении морских выпусков от нефтебаз и нефтезаводов для сброса балластных ¡и сточмых вод. В случае нарушения герметичности в подводящем к выпуску трубопроводе сточные воды, содержащие нефть, выбрасываются в водоем намного ближе расчетной длины и глубины, что резко ухудшает процесс смешения сточной воды с водой водоема. При этом концентрация вредных веществ может быть выше предельно допустимой.[ . ]
Таким образом, при глубоководном выпуске на рассстоянии 240 м от берега возможно 37,5-кратное разбавление. При выпуске в мелководной прибрежной .полосе, как было показано выше, 48-кратное разбавление можно было ожидать лишь на расстоянии 6000 м от места выпуска сточных вод.[ . ]
При строительстве глубоководных выпусков над сточными водами создается участок чистой морской воды, через которую стоки не проникают на поверхность. Так, пятилетняя эксплуатация выпуска сточных вод в районе Лос-Анжелеса показала, что сточные воды не проникают в верхние слои моря толщиной до 15—30 м. На рис. 40 представлен график распространения «бактерий коли» в затопленном поле сточных вод этого выпуска. Как видно из графика, на глубине более 40 м (при выпуске на глубину 95 м) бактериальные загрязнения отсутствуют. Однако прокладка трубопроводов на морском дне и их эксплуатация требуют высокой квалификации.[ . ]
Как отмечалось выше, конструкция глубоководных выпусков аналогична конструкции русловых выпусков. Однако при их проектировании должно особо учитываться динамическое воздействие водоема на сооружение, а при устройстве выпусков в море — еще и химическое воздействие воды.[ . ]
При проектировании и строительстве глубоководных выпусков сточных вод в прибрежные воды моря, выборе места расположения выпусков н расчетах степени смешения и разбавления учитываются гидрологические, санитарные условия, а также рыбохозяйственное значение водного объекта: характер и направление прибрежных морских течений, степень загрязнения морской воды вредными веществами, сезонная и годовая изменчивость названных выше характеристик, переформирование дна, направление и сила господствующих ветров и другие природные особенности. При конструктивных, инженерно-технических и технологических решениях глубоководных выпусков сточных вод большой протяженности должны учитываться океанографические факторы (глубинные течения,. явления плотностиой и температурной стратификации вод, процессы турбулентной диффузии и др.), способствующие ликвидации поступающих загрязнений.[ . ]
В зависимости от условий сброса очищенных вод в реки надлежит принимать: береговой, русловый или рассеивающий выпуски. При сбросе очищенных вод в моря и водохранилища необходимо предусматривать глубоководные выпуски.[ . ]
В морских условиях (при отсутствии ледяного покрова) вода поверхностных слоев почти всегда насыщена кислородом и необходимость расчетов кислородного баланса имеет место лишь ¡з глубинных слоях, например во впадинах, в случае глубоководных канализационных выпусков и пр. Почти все приведенные выше формулы соответствуют температуре воды 20°С.[ . ]
Ю. К- Чернус в течение ряда лет изучал условия спуска в море бытовых сточных вод через, глубоководный выпуск в районе Сочи длиной 800 м и глубиной 8 м. Пробы отбирались на. расстоянии до 3000 км на разной глубине, при волнении и во время штиля, который, как правило, способствовал дальности распространения загрязнения.[ . ]
В зависимости от формы и режима участка реки при сбросе в нее очищенных сточных вод устраивают береговой или русловый выпуск; последний может быть сосредоточенным или рассредоточенным. При сбросе очищенной жидкости в море или водохранилище устраивают береговые или глубоководные выпуски.[ . ]
В зависимости от назначения водоема-приемника и мер по его охране от загрязнения места выпуска сточных вод можно устанавливать на различном удалении от очистных сооружений. В ряде случаев для охраны зон водопользования предусматриваются глубоководные или рассеивающие выпуски, сметная стоимость которых иногда очень велика. В связи с использованием сточных вод в системах промышленного водоснабжения соответствующие сооружения не предусматриваются. Экономическая оценка этого фактора состоит в определении величины снижения расходов по отведению сточных вод к местам сброса.[ . ]
Станция включает в себя следующие сооружения: систему подводящих и отводящих балластную воду трубопроводов, насосную станцию рециркуляционной воды, семь напорных баков вместимостью 20 м3, три буферных железобетонных резервуара вместимостью 10 тыс. м3 каждый, два радиальных железобетонных резервуара-отстойника с коаксиально-козырьковым водораспределителем, три радиальных флотатора диаметром 30 м с вращающимся водораспределителем, промежуточный приемный резервуар очищенной воды вместимостью 100 м3, резервуар уловленных нефтепродуктов вместимостью 500 м3, илонакопители, глубоководный выпуск в море.[ . ]
В настоящее время техника прокладки подводных трубопроводов достигла такого прогресса, что уже реальна постановка вопроса о глубоководном выпуске сточных вод в море, поскольку устраняется загрязненность прибрежной зоны, выполняются требования санитарной охраны и рыбного хозяйства, создаются благоприятные океанографические условия, допускающие глубоководный сброс и т. д. Этот метод можно применить при сбросе сточных вод большого района или целой области. Такая система сброса сточных вод от целевого административного района дает высокий экономический эффект, поскольку можно обойтись без очистных сооружений вообще.[ . ]
В зависимости от характеристики водоема или водотока применяют различные методы расчета коэффициента турбулентной диффузии. Особое значение в настоящее время приобрели расчеты глубоководных выпусков в моря. При расчете морских глубоководных выпусков большое значение приобретает разность плотностей окружающей среды и сточных вод, которая существенно влияет на характер движения струи из выпуска.[ . ]
Результаты специальных трассерных экспериментов (с короткоживущими радиоактивными изотопами) использовались для получения соответствующих данных о разбавлении, рассеянии и распространении в акватории оз. Байкал, прилегающей к комбинату, веществ, выбрасываемых с глубоководного места выпуска очищенных сточных вод в озеро.[ . ]
Особенно биолюминесценция широко распространена среди морских организмов. Так, в Мировом океане известно более 800 светящихся видов организмов, в том числе более 200 видов моллюсков, около 60 видов простейших, 100 видов кишечных, около 50 видов червей, около 300 видов рыб и свыше 150 видов ракообразных. Интерес представляет глубоководная рыба-удильщик, которая снабжена “удилищем», “леской” и светящейся “приманкой». На конце “удочки” находится орган, вырабатывающий свет, который при необходимости может включаться или выключаться. На эту приманку в сплошном мраке привлекаются любопытные жертвы, затем удилище подтягивается, и приманка вместе с жертвой оказывается у самой пасти. Но встречается еще один вид рыбы-удильщика, светящиеся органы которого расположены в ротовой полости, что позволяет заманивать мелких рыбешек прямо в ярко освещенную пасть. Многие глубоководные рыбы-удильщики могут выпускать в воду в момент опасности облако светящихся огоньков, что позволяет им, выключив свои огни, спастись бегством.[ . ]
